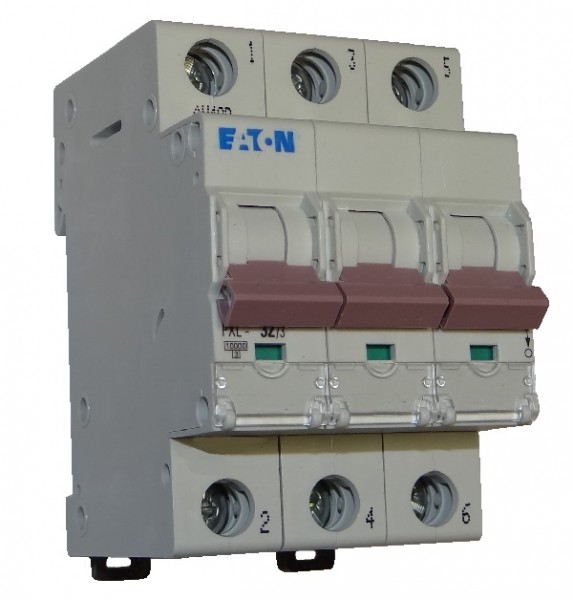

EATON Leitungsschutzschalter 3-polig 32A C-Charakteristik PXL-C32/3

•  Hohe Selektivität zur Vorsicherung durch geringe Durchlassenergien
•  Verschienungskompatibel
•  Doppel-Komfortklemme Lift/Maul oben und unten
•  Freie Wahl der Verschienungsanordnung oben und unten
•  Erfüllt die Anforderungen der Isolationskoordination, Kontaktabstand ≥ 4 mm, für sichere elektrische Trennung
•  Für Anwendungen bis 48 V DC geeignet

Technische Daten

Elektrisch
Ausführungen entsprechend
PXL IEC/EN 60898-1
Aktuelle Prüfzeichen gemäß Aufdruck
Bemessungsspannung
PXL.AC: 230/400V
PXL.DC: 48V (pro Pol)
Bemessungsfrequenz 50/60 Hz
Bemessungsschaltvermögen nach IEC/EN 60898-1 PXL 10 kA
Charakteristik B, C
Zulässige Vorsicherung PXL max. 125 A gL
Selektivitätsklasse 3
Lebensdauer ≥ 8.000 Stellungswechsel
Netzspannungsanschluss beliebig  (oben/unten)

Mechanisch
Kappen-Einbaumaß 45 mm
Gerätesockelmaß 80 mm
Einbaubreite 17,5 mm pro Pol (1TE)
Montage Schnellbefestigung mit 3 Raststellungen für Hutschiene IEC/EN 60715
Schutzart IP20
Klemmen oben und unten Maul/Liftklemmen
Klemmenschutz Finger-/handrückensicher  BGV A3, ÖVE-EN 6
Klemmquerschnitt 1-25 mm²
Klemmenanzugsdrehmoment 2-2,4 Nm
Materialstärke Verschienung 0,8 - 2 mm
Einbau lageunabhängig
Netzanschlussseite beliebig

Bitte beachten Sie :

Die Installation darf nur von einer qualifizierten Fachkraft vorgenommen werden.
