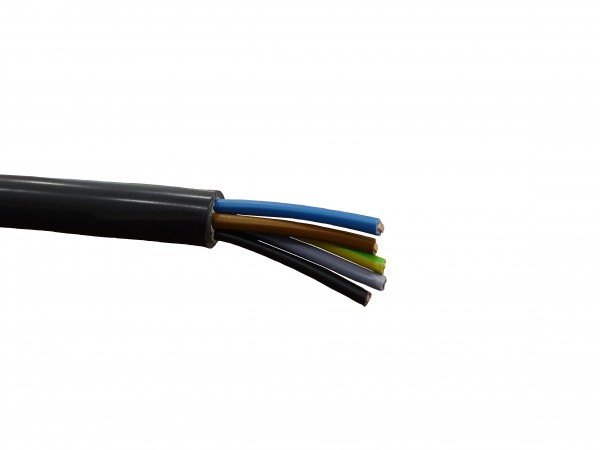

Erdkabel NYY-J 5x4mm²

 Mindestabnahme 5m und in 5m Staffelungen

Anwendung
Für Energieübertragung im Nennspannungsbereich
600/1000V bei fester Verlegung und zwar im Innenbereich,
im Freien, im Erdreich, in Beton und im Wasser. Für
Kraftwerke, Industrie und Schaltanlagen sowie in
Ortsnetzen, wenn mechanische Schäden nicht zu erwarten
sind. Für die Verwendung von NYY-Kabeln gilt DIN VDE
0298 Teil 1 sowie VDE 0276-603 und HD 603 S.1-3 G,
für die Strombelastbarkeit HD 603 S.1 in Verbindung mit
VDE 0276 Teil 1000. Das Produkt ist konform zur 2006/95/
EG-Richtlinie (Niederspannungsrichtlinie).

Aufbau
Kupferleiter blank, ein-oder mehrdrähtig
Isolation PVC
Aderkennzeichnung nach DIN VDE 0293
Verseilung in Lagen
Füllmantel
Mantel PVC, flammwidrig, schwarz
Leiterformen re - runder Leiter, eindrähtig
nach VDE 0295 rm - runder Leiter, mehrdrähtig
sm- sektorförmiger Leiter, mehrdrähtig

Technische Daten
Nennspannung 600/1000 V
Prüfspannung 4000 V
Temperatur am Leiter
bei Verlegung: -5°C ... 50°C
nach Verlegung: -40°C ... 70°C
Mindestbiegeradius
einadrig: 15 x Kabeldurchmesser
mehradrig: 12 x Kabeldurchmesser
ca. Außen-Ø 14mm
Cu Zahl: 120 kg / km
Gewicht ca.  360 kg / km

Längenmarkierung
Kabel mit einem rechnerischen Durchmesser ab 10
mm erhalten auf dem Mantel eine Längenmarkierung
(Metereinteilung) die der DIN VDE 0276 entspricht. Diese
Längenmarkierung ist nicht eichfähig und kann bis zu 1%
abweichen. Unvollständige Längenmarkierungen gelten
nicht als Mangel.

Herstellerangabe:
Dicken & Hilgers GmbH
Büttger Str. 48
41460 Neuss

02131-276001
info@dicken-hilgers.de
